Portale Signale


Ansicht: Signalportale


Hier sind alle physischen Signalportale mit den untergeordneten Signalen zu sehen.



Die einzelnen Portale symbolisieren die Verteiler an welche die jeweiligen Signale angeschlossen sind.


Folgende Spalten sind vorhanden:

  • Portalname: Freie Bezeichnung welche auf Wunsch durch den Systemintegrator geändert werden.
  • Ip Adresse: Adresse des Moxa I/O Moduls mit Eingängen für Blitzschutz und Sicherungen.
  • Blitzschutz: Zustand normal oder ausgelöst.
  • Sicherungen: Zustand normal oder ausgelöst.
  • Hauptschalter: Zustand normal oder ausgelöst.
  • Moxa: Ein oder mehrere Moxa Serial Konverter (falls vorhanden) Zustand normal oder ausgelöst.
  • Status Portal: Verbindungsstatus zu Moxa I/O Modul.
  • Status Signale: Zusammenfassung des Verbindungszustandes aller Signale dieses Portals.

Sind Störungen vorhanden werden die betroffenen Zeilen und Felder eingefärbt und mit dem Statustext angezeigt.

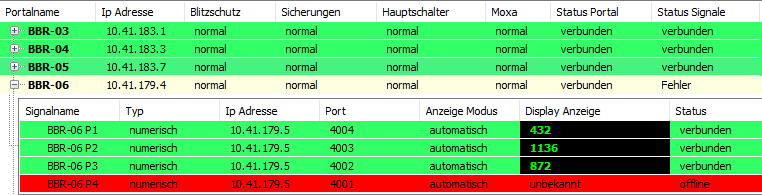

Ansicht: untergeordnete Signale


Durch aufklappen der gewünschten Portale sind die zugehörigen Signale mit ihrem aktuellen Status zu sehen.





Mit der rechten Maustaste auf die Übersicht können alle Portale auf- oder zugeklappt werden.


Es wird unterschieden zwischen:

  • Signal numerisch: Signale welche via PLS aus dem ESB angesteuert werden. Diese Werte können manuell übersteuert werden.

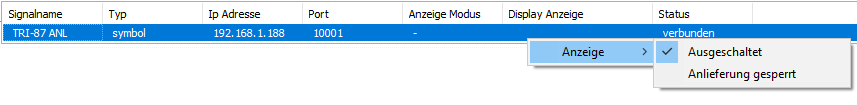

  • Signal symbol: Diese können nur manuell ein- oder ausgeschaltet werden. Der anzuzeigende Text ist aus dem Kontextmenü ersichtlich.

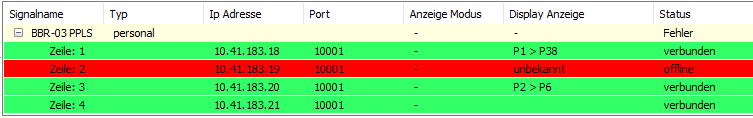

  • Signal personal: Signale welche durch vier einzelne Zeilen repräsentiert werden. Die Werte können pro Zeile gesetzt werden.



Folgende Spalten sind ersichtlich:

  • Signalname: Freie Bezeichnung welche auf Wunsch durch den Systemintegrator geändert werden.
  • Typ: Oben erwähnte Signaltypen.
  • Ip Adresse: Ip dieses Signals.
  • Port: IP Port dieses Signals.
  • Anzeigemodus: Nur für numerische Signale. Modus aus Parkhäuser Anzeigewerte.
  • Display Anzeige: Effektive Anzeige am Display.
  • Status: Verbindungsstatus dieses Signals.
