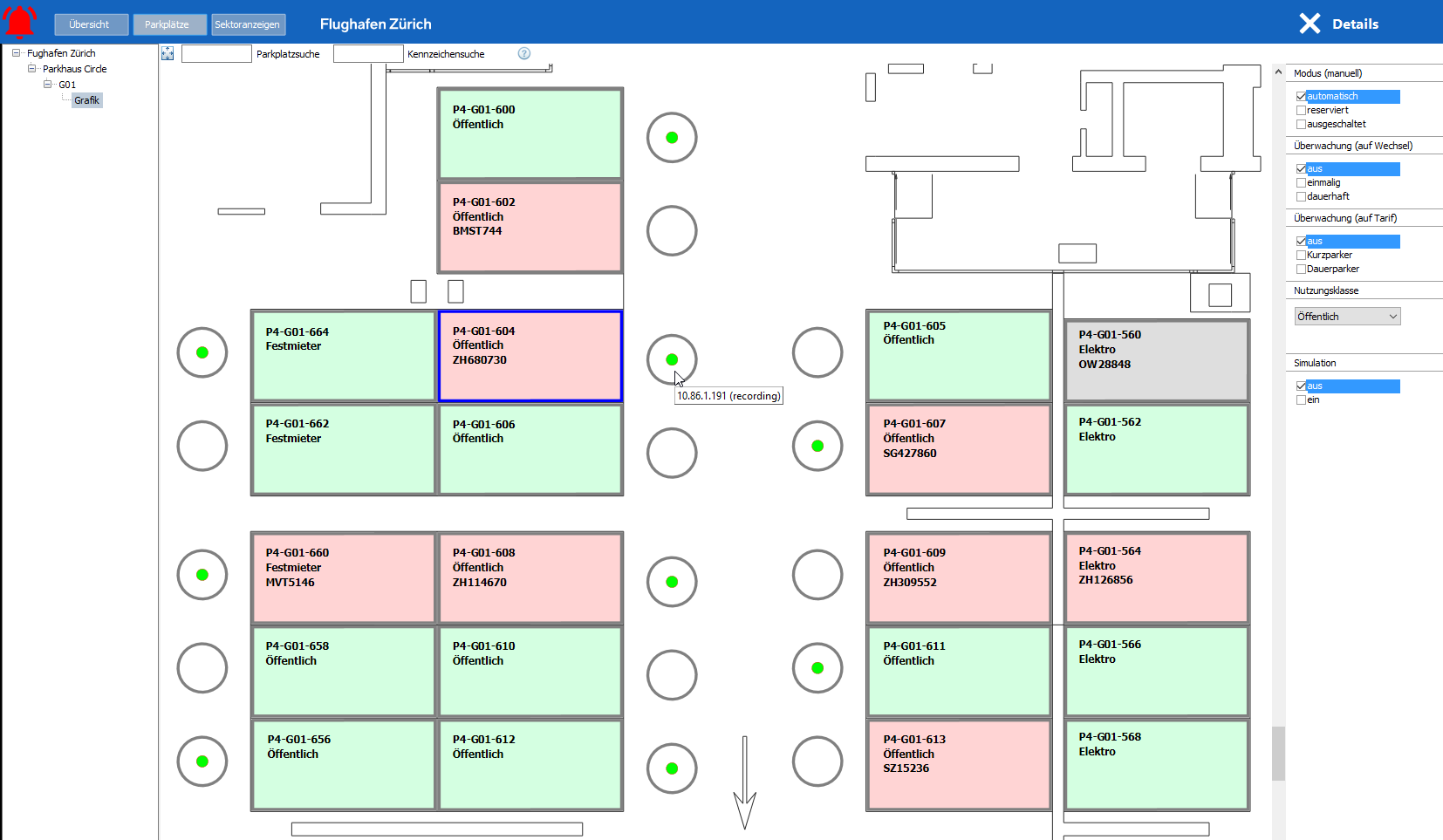

Ist für das entsprechende Stockwerk ein Grafik hinterlegt kann diese via Navigation aufgerufen werden.



Folgende Eigenschaften sind vorhanden:

  • Vektorgrafik auf Basis SVG und CSS
  • Die Grafiken sind lokal gespeichert und werden beim Login mit dem Stand auf dem Server abgeglichen und bei Bedarf dynamisch geladen.
  • dynamisch eingefärbte Parkplätze anhand Status (frei, besetzt, ausgeschaltet offline) wie in der Listenansicht
  • Sensoren mit Kennzeichnung ob dieser aufgezeichnet wird (grüner Punkt in der Mitte) und Anzeige der IP Adresse bei Mouse over.
  • dynamischer Text (Parkplatzbezeichnung, Nutzungsklasse, Kennzeichen)

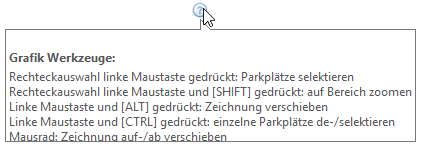

Folgende Möglichkeiten sind vorhanden:

  • zoomen via Auswahlrechteck oder Mausrad
  • verschieben der Ansicht mit Maus oder Scrollbalken
  • suchen nach Kennzeichen
  • suchen nach Parkplatznummern
  • selektieren von Parkplätzen via Auswahlrechteck oder Einzelselektion und bearbeiten wie in der Listenansicht via Parkplatz Details.
  • Doppelklick auf einen Parkplatz um das statische Bild anzuzeigen wie in der Listenansicht
  • [SHIFT] und Doppelklick auf einen Parkplatz um die Aufzeichnung anzuzeigen wie in der Listenansicht
